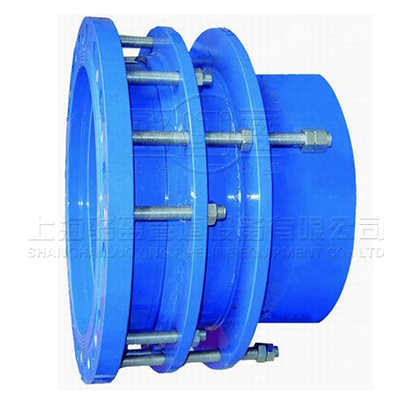

BF(VSSJA-1)單法蘭限位伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。單法蘭松套限位伸縮接頭使用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。
BF(VSSJA-1)單法蘭限位伸縮接頭能夠?qū)崿F(xiàn)管道軸向位移的補償，并且能夠大大減少管道運行時的軸向推力，從而延長管道的使用壽命，保護線路的安全運行。單法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和緩解軸向壓力推力的管道松套連接,實現了管道一邊法蘭連接，一邊為焊接的不一致性的方便連接。并且安裝在管道線路上能夠方便閥門的拆裝與維護，并且能夠克服地陷對管道線路造成的不良影響。BF(VSSJA-1)單法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

BF(VSSJA-1)單法蘭松套限位伸縮接頭使用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。
1 伸縮量大，使用壽命長。
2 方便閥門的拆裝，有利于管線的定期維護。
3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。
4 材質優良，運行穩定。




序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT400-15，Q235A,ZG230-450，20
4	限位短管Limited short pipe	1	Q234A，20，16Mn
5	螺母Nut	4n	Q235A，20，1Cr8Ni9Ti
6	長螺柱Long Stud	n	Q235A，35，1Cr8Ni9Ti
7	螺柱bolt	n	Q235A，35，1Cr8Ni9Ti



公稱通徑 Nominal iameter DN	管子外徑 External diameter of pipe DW		外徑尺寸 Length		伸縮量Compensation	法蘭連接尺寸 Flange connecting dimension
						0.6Mpa			1.0Mpa
	DW	D0	L	L1		D	D1	n-do	D	D1	n-do
65	76	76	340	105	50	160	130	4-Ф14	185	145	4-Ф18
80	89	89				190	150	4-Ф18	200	160	8-Ф18
100	108	108				210	170		220	180
	114	114
125	133	133				240	200	8-Ф18	250	210
	140	140
150	159	159				265	225		285	240	8-Ф22
	168	168
200	219	219				320	280		340	295
250	273	273				375	335	12-Ф18	395	350	12-Ф22
300	325	325	350	130	65	440	395	12-Ф22	445	400
350	377	377				490	445		505	460	16-Ф22
400	426	426				540	495	16-Ф22	565	515	16-Ф26
450	480	480				595	550		615	565	20-Ф26
500	530	530				654	600	20-Ф22	670	620
600	630	630				755	705	20-Ф26	780	725	20-Ф30
700	720	720				860	810	24-Ф26	895	840	24-Ф30
800	820	820	590	220	130	975	920	24-Ф30	1015	950	24-Ф33
900	920	920				1075	1020		1115	1050	28-Ф33
1000	1020	1020				1175	1120	28-Ф30	1230	1160	28-Ф36
1200	1220	1220				1405	1340	32-Ф33	1455	1380	32-Ф40
1400	1420	1420				1630	1560	36-Ф36	1675	1590	36-Ф42
1500	1520	1528				1730	1660
1600	1620	2628				1830	1760	40-Ф36	1915	1820	40-Ф48
1800	1820	2828				2045	1970	44-Ф40	2115	2020	44-Ф48
2000	2020	2030				2265	2180	48-Ф42	2325	2230	48-Ф48
2200	2220	2230				2475	2390	52-Ф42	2550	2440	52-Ф56
2400	2420	2430				2685	2600	56-Ф42	2760	2650	56-Ф56
2600	2620	2630	600	240	140	2905	2810	60-Ф48	2960	2850	60-Ф56
2800	2820	2830				3115	3020	64-Ф48	3180	3070	64-Ф56
3000	3200	3030				3315	3220	68-Ф48	3405	3290	68-Ф60
3200	3220	3230				3525	3430	72-Ф48
3400	3420	3430				3735	3640	76-Ф48
3600	3620	3360				3970	3960	80-Ф56
