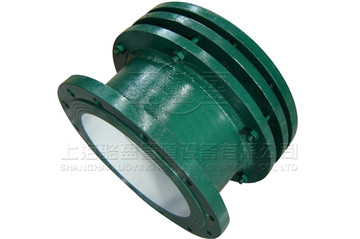

套筒式伸縮器，它由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位桿，在外筒的內壁上設有限位塊，外筒和內筒之間由Ｖ型橡膠圈來密封。本實用新型徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。

    套筒式伸縮器是依靠套筒和芯管（插管）之間的自由伸縮來補償直線管段的脹縮變化。套筒式伸縮器的優點是以較小的結構尺寸承受較大的熱伸長量，且阻力較�。蝗秉c(diǎn)是需經常更換填料。套筒式伸縮器一般用于管徑大于100mm的管路上，鑄鐵套筒式伸縮器工作壓力小于1.3MPa，而鋼制的套筒伸縮器工作壓力可達1.6MPa。

    套筒式伸縮器安裝時注意事項：

    1、安裝前應檢查填料是否填滿。如未滿時應補填，壓緊。

    2、如發現管筒有銹蝕或拉伸不動現象時，應將套筒拆開清洗后再組裝，填料如已硬化應進行更換。

    3、套筒式伸縮器安裝，應根據安裝時的氣溫確定安裝長度。

    波形伸縮器由鋼板制成，因其強度較弱，補償能力小，軸向推力大，適用于管徑大于150mm以上及壓力低于0.6MPa的管道。

    安裝注意事項：

    1、波形伸縮器安裝前應檢查其各部尺寸是否符合要求，波形伸縮器表面不得有裂紋、凹凸、軋痕等缺陷。并按設計規定壓力，進行水壓試驗，合格后方可安裝。

    2、安裝時，應注意伸縮器的方向。伸縮器內的襯套外殼焊接的一端，應朝向坡度的上方，以防冷凝水大量流到波形皺折的凹槽中。

    3、水平安裝時，每個凸面式伸縮器下端應安裝放水位置。

    4、在吊裝伸縮器時，不能將繩索扎在波節上，也不可將支承焊在波節上，以防波節變形或工作時受阻。

    上海駱盈是一家專業研究生產伸縮接頭，傳力接頭等管道設備的廠家，技術力量雄厚，生產設備精良、質檢手段健全，在廣泛吸取國內外同類產品優點的基礎上，大膽采用新科技、新工藝、使產品更加適應我國各地區不同環境下的安裝，給工程的設計、施工、維修帶來了極大的方便和效益。
